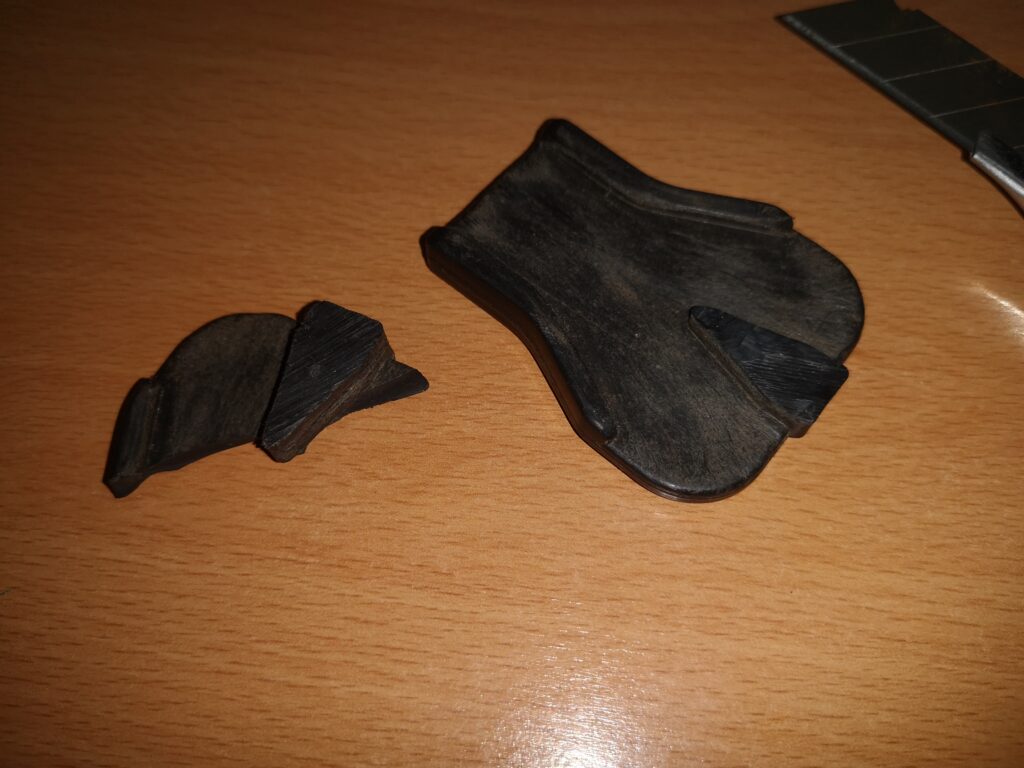

Mitten in der Session der fallenden Blätter hat sich der Schieber am Reißverschluss eines Laubsaugers in verschieden große Teile zerstreut.
Der Reißverschluss zum Öffnen des Fangsackes war damit nicht mehr zu betätigen und der Laubsauger funktional defekt.
Also an Computer gesetzt und nach längerer Webrecherche leider nichts Passendes zu kaufen gefunden. Was nun? Schnell mal was mit dem 3D-Drucker machen, ja. Dann also parametirefähige 3D-Modelle von Reisverschlüssen suchen, leider ohne Erfolg.
Nun dann noch „schnell“ ein 3D-Modell erstellen.
Von der Vermessung zum Vektormodell

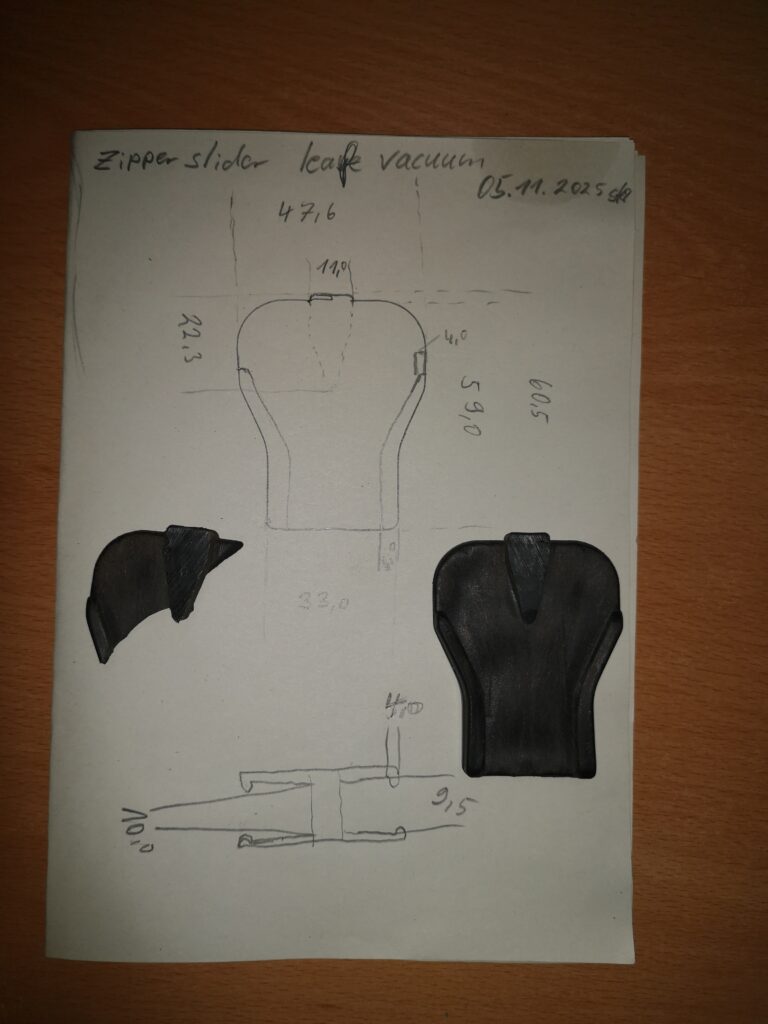

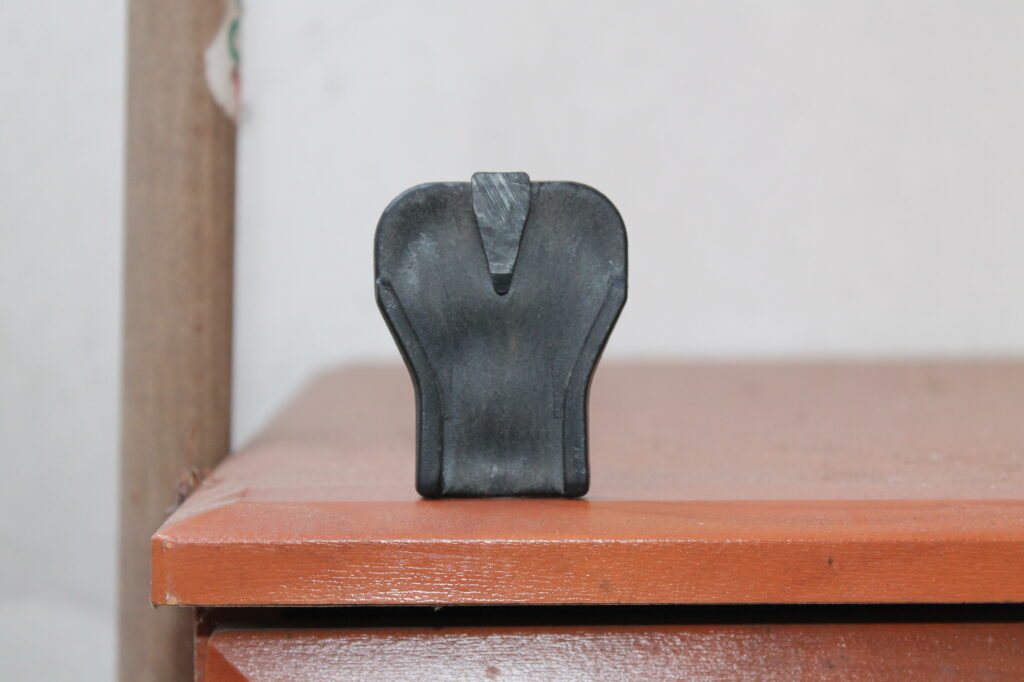

Somit wurden die Bruchstücke des Reißverschluss-Wagens sauber vermessen, etwas aufbereitet und ein Bild davon gemacht. Das Bild mit Inkscape in drei Vektoren geklickt und als SVG exportiert. Es wurde nur eine Hälfte der Hälfte abgezeichnet.
Um das 3D-Modell nun zu erstellen, wurden in OpenSCAD die drei SVGs importiert und um die jeweilige Höhe extrudiert. Anschließend um zwei Achsen gespiegelt.
(Und weil auss Mangel besserer Skills, OpenScad verwendet wurde, wurden auch noch ein paar Quader lustig verschoben und gedreht um ein paar Kanten zu Rampen zu gestalten, siehe markierter Code im Bild.)
Verstärkung für mehr Stabilität

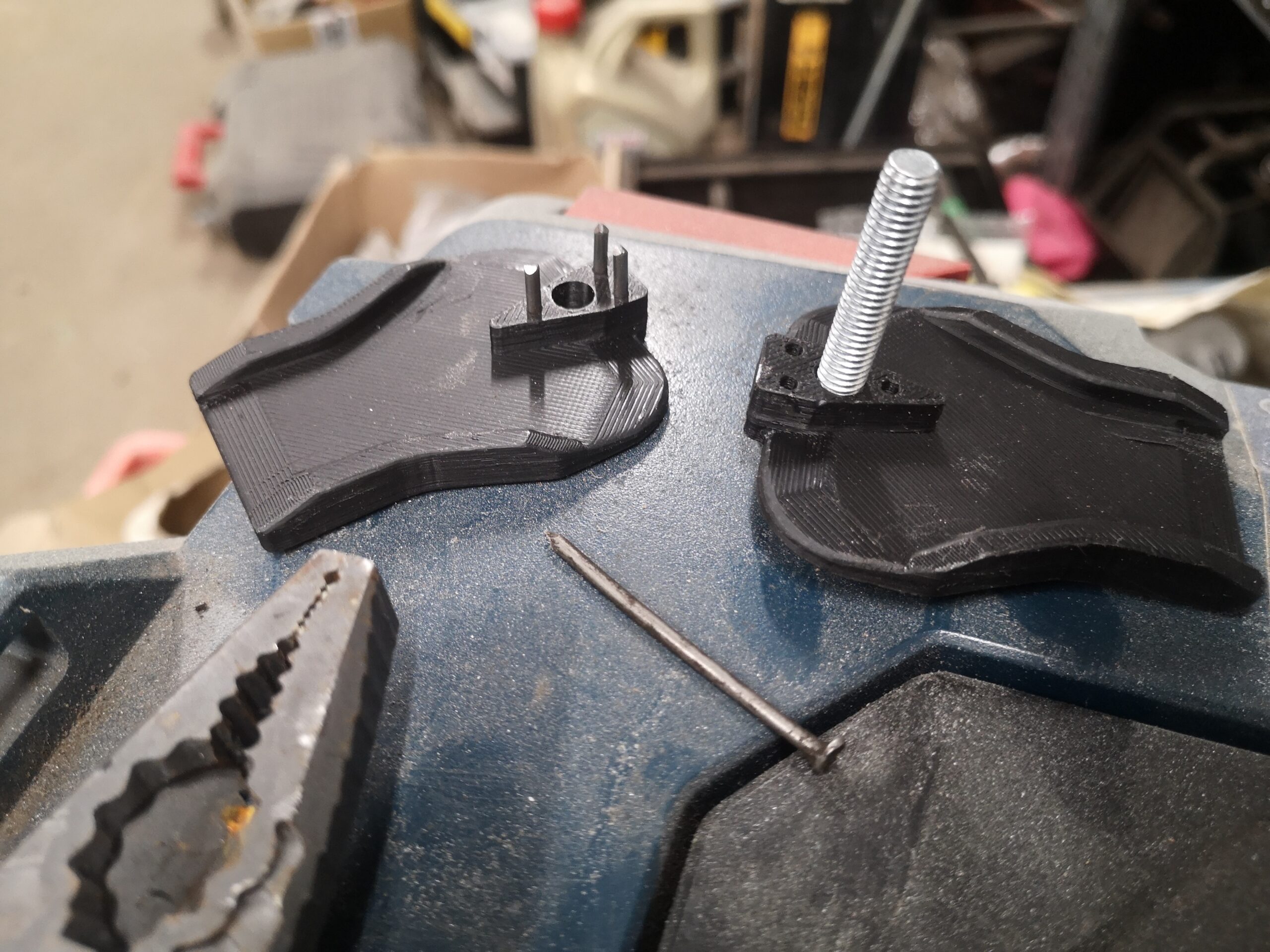

Nun hatten wir aber große Bedenken, dass der FFF (Fused Filament Fabrication)-Druck ausreichend stabil wird, gerade an der sehr geringen Verbindungsfläche zwischen den beiden „Schalen-Hälften“. Also wurde das Modell um ein großes Loch in der Mitte erweitert, wo später eine M6-Stahlschraube hindurch kam, welche die beiden Hälften zusammen halten sollte und auch als Griff fungierte. Damit sich die beiden Hälften nicht verdrehen können, wurden noch drei kleinere Löcher hinzugefügt, in welche kleine Stahlstifte hineinkamen, welche aus einem Stahlnagel zugeschnitten wurden.
Das Ergebnis: Eine Win-Win-Win-Situation

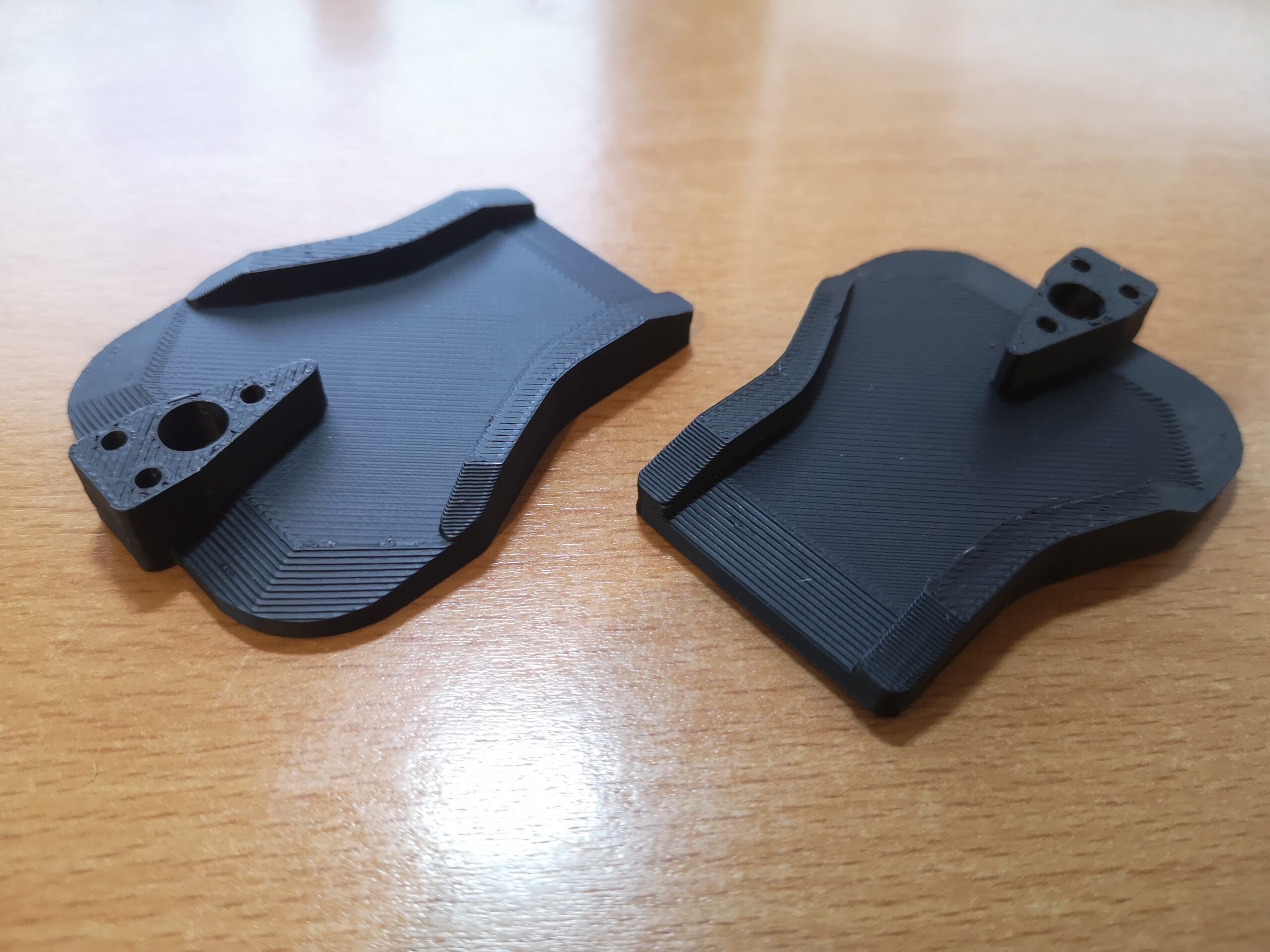

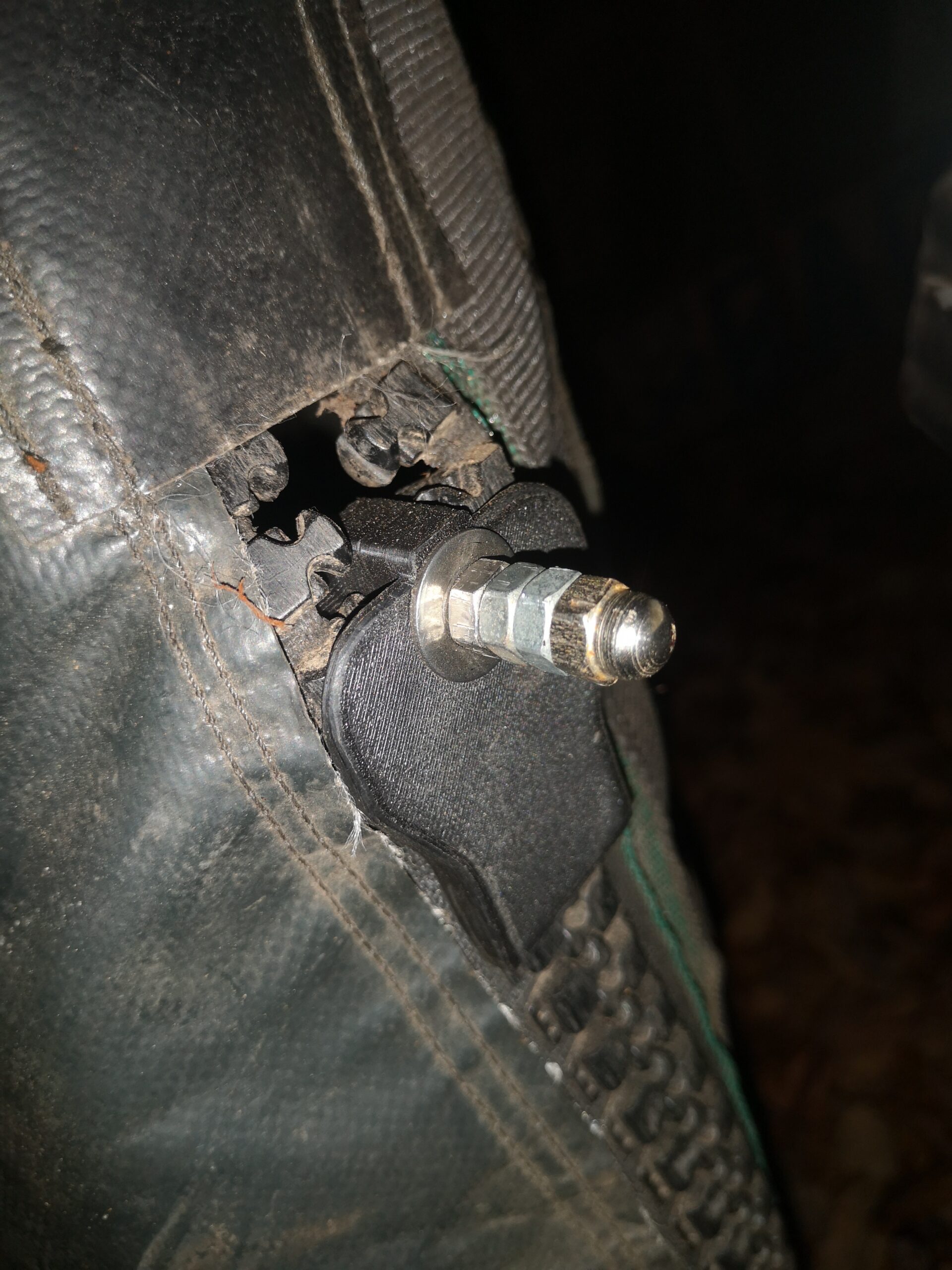

Somit wurde der Reißverschluss-Wagen nicht nur sehr stabil, sondern auch sehr leicht in zwei Teilen ohne Supportmaterial druckbar und bekam dabei gleich noch einen Griff (Die Schraube wurde etwas länger gewählt und mit Hutmutter versehen zum guten anfassen.) – eine Win-Win-Win-Situation.
